Надёжный контур заземления защищает людей от поражения током при пробое изоляции и предотвращает выход из строя бытовой техники. Для частного дома его собирают самостоятельно — из стальных вертикальных электродов и горизонтального проводника, соединяющего их в единую систему. Основные материалы: гладкая арматура диаметром от 16 мм для штырей и полоса оцинкованная сечением от 4×40 мм для связки. Монтаж занимает один-два дня при наличии сварочного инвертора и базовых навыков работы с металлом.



Ключевые этапы — разметка треугольного или линейного контура, забивка вертикальных заземлителей на глубину 2,5–3 метра, соединение их полосой сваркой и вывод шины на цоколь здания. Итоговое сопротивление растеканию тока не должно превышать 4 Ом для сетей 380 В (ПУЭ 7, глава 1.7). Проверка качества сборки — обязательный финал: без неё невозможно подтвердить, что система действительно защищает.

«За 12 лет работы с металлоконструкциями я собрал контуры заземления для десятков объектов — от хозблоков до двухэтажных коттеджей. Главное правило: никакой рифлёной арматуры и никакой краски на подземных частях. Гладкий металл плотно контактирует с грунтом, а оцинкованная полоса служит 30–40 лет без замены.» — Алексей Гончаров, автор технических материалов по строительству и металлоконструкциям.

Выбор материалов

Для долговечной системы заземления подходят только металлические изделия, способные выдерживать коррозию в грунте и обеспечивать низкое сопротивление растеканию тока. Основа контура — вертикальные стержни и горизонтальный проводник. Материалы выбирают по сечению и марке стали: недостаточная толщина приводит к быстрой коррозии и потере контакта с землёй, а неподходящая геометрия — например, рифлёная поверхность — ухудшает проводимость.

Стальная полоса связывает электроды в единую систему, обеспечивая равномерное распределение тока по всем заземлителям. Её минимальные размеры регламентированы нормами: при меньшем сечении металл прогорает под действием аварийного тока или разрушается коррозией за несколько лет. Оцинкованный вариант служит дольше чернового проката, но стоит примерно на 30–40% дороже.

Требования к арматуре и полосе

Правила устройства электроустановок (ПУЭ 7, п. 1.7.111) устанавливают минимальные размеры проката для искусственных заземлителей. Арматура гладкая А1 диаметром 16 мм — нижний порог для вертикальных стержней; на практике оптимальный размер — 18–20 мм. Меньший диаметр допустим только в песчаных грунтах с высокой электропроводностью, но даже там запас по сечению повышает надёжность.

Стальная полоса для горизонтального проводника должна иметь минимальную толщину 4 мм и ширину 40 мм — это соответствует площади сечения 160 мм². Допускается использование круга стального диаметром от 10 мм (сечение 78,5 мм²), но полоса удобнее в обварке и создаёт более плотный контакт с грунтом по длине траншеи. Оцинкованный металл предпочтительнее: цинковое покрытие замедляет коррозию в 3–4 раза по сравнению с чёрной сталью.

Марка стали — обычная конструкционная (Ст3, Ст5) или низколегированная (09Г2С). Нержавеющие сплавы и алюминий для заземлителей не применяют: нержавейка избыточна по цене, а алюминий быстро окисляется в грунте и теряет проводимость. Медь — идеальный материал по электрическим свойствам, но её используют редко из-за высокой стоимости и риска кражи.

Элемент контураМинимальное сечениеРекомендуемый размерВертикальный стержень (арматура) ⌀16 мм ⌀18–20 мм Горизонтальный проводник (полоса) 4×40 мм (160 мм²) 4×50 мм (200 мм²) Круглый проводник ⌀10 мм (78,5 мм²) ⌀12 мм (113 мм²)

Минимальные размеры проката для заземления (по ПУЭ 7, п. 1.7.111)

Расчёт размеров и глубины заземлителей

Длина вертикальных стержней зависит от удельного сопротивления грунта и требуемого итогового сопротивления контура. Стандартная глубина забивки — 2,5–3 метра: этого достаточно для большинства участков с суглинистыми или глинистыми почвами. В песчаных грунтах с высоким удельным сопротивлением (более 500 Ом·м) может потребоваться увеличение длины до 4–5 метров или добавление четвёртого электрода.

Расчёт сопротивления одиночного вертикального заземлителя выполняют по формуле:

R = (ρ / 2πL) × ln(4L / d)

где ρ — удельное сопротивление грунта (Ом·м), L — длина стержня (м), d — диаметр стержня (м). Для глинистых почв с ρ ≈ 100 Ом·м стержень длиной 3 м и диаметром 0,02 м даёт сопротивление около 32 Ом. Три таких электрода, соединённых треугольником с шагом 3 м, обеспечивают итоговое сопротивление примерно 10–12 Ом с учётом коэффициента экранирования.

Для достижения норматива в 4 Ом потребуется либо увеличить количество заземлителей (четвёртый стержень или замкнутый контур), либо снизить удельное сопротивление грунта искусственными методами — например, засыпкой траншей солевыми смесями или бентонитовой глиной. На практике в средней полосе России три стержня длиной 3 м с шагом 3 м дают сопротивление 8–15 Ом, что приемлемо для частных домов с системой TN-C-S.

Пошаговый монтаж контура заземления своими руками

Сборка контура начинается с разметки и земляных работ — траншеи копают по периметру треугольника или линии, соединяющей точки забивки электродов. Глубина траншеи — 0,5–0,7 м: это защищает горизонтальный проводник от механических повреждений и промерзания. Вертикальные стержни забивают кувалдой с площадки, предварительно заострив концы болгаркой.

Соединение элементов выполняют сваркой — это единственный способ, гарантирующий долговечный низкоомный контакт. Болтовые соединения со временем окисляются в грунте, повышая сопротивление на 20–50% за 3–5 лет. После обварки швы зачищают от окалины и покрывают битумной мастикой или цинксодержащей грунтовкой — только наземные части; подземные красить запрещено.

Запрещено использовать рифлёную арматуру — её ребристая поверхность неплотно прилегает к грунту, увеличивая сопротивление растеканию тока в 1,5–2 раза по сравнению с гладким стержнем. Рифлёный профиль также быстрее корродирует из-за концентрации напряжений в рёбрах.

Разметка и подготовка траншеи

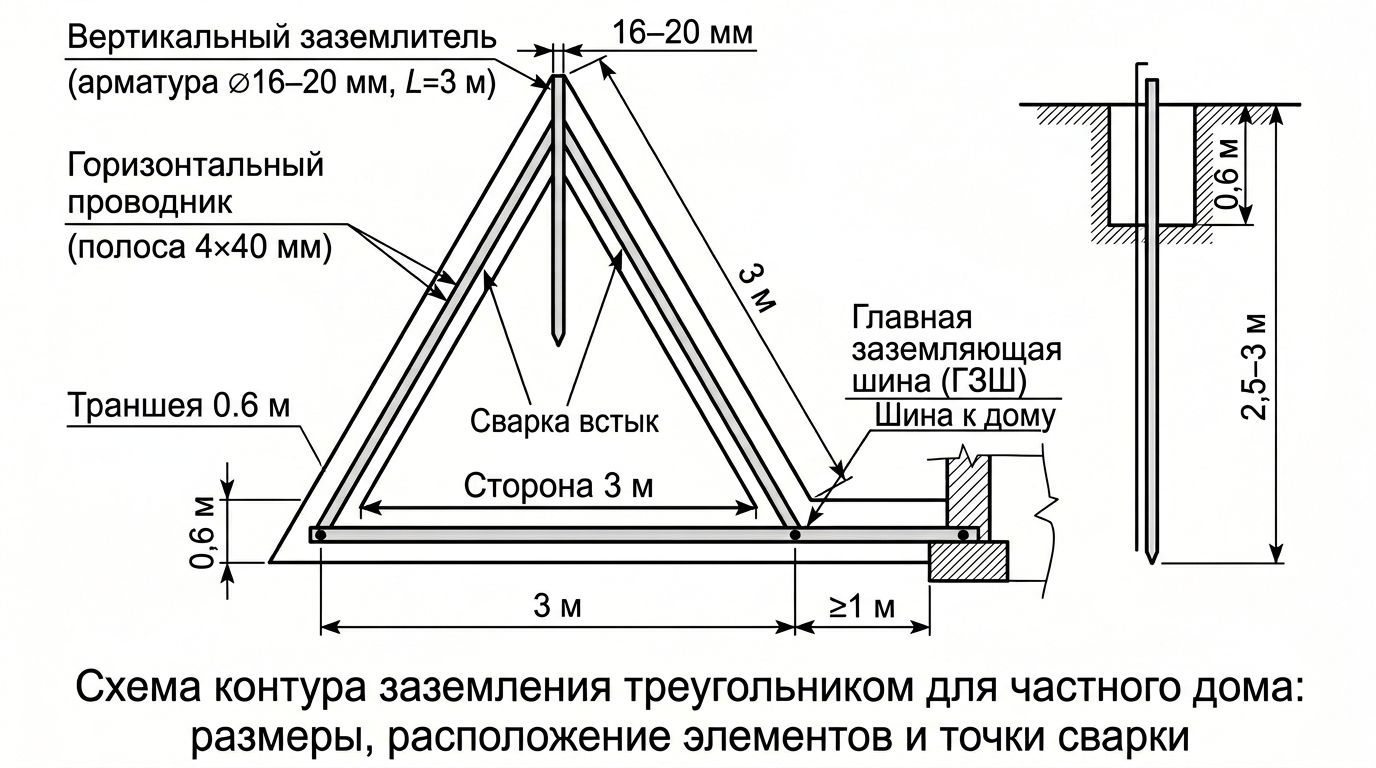

Контур размечают в форме равностороннего треугольника со стороной 3 метра — это оптимальное расстояние между электродами для снижения взаимного экранирования. При меньшем шаге (менее 2 м) эффективность каждого стержня падает на 15–25%; при большем (более 5 м) растёт общая протяжённость траншеи и расход металла без заметного улучшения характеристик.

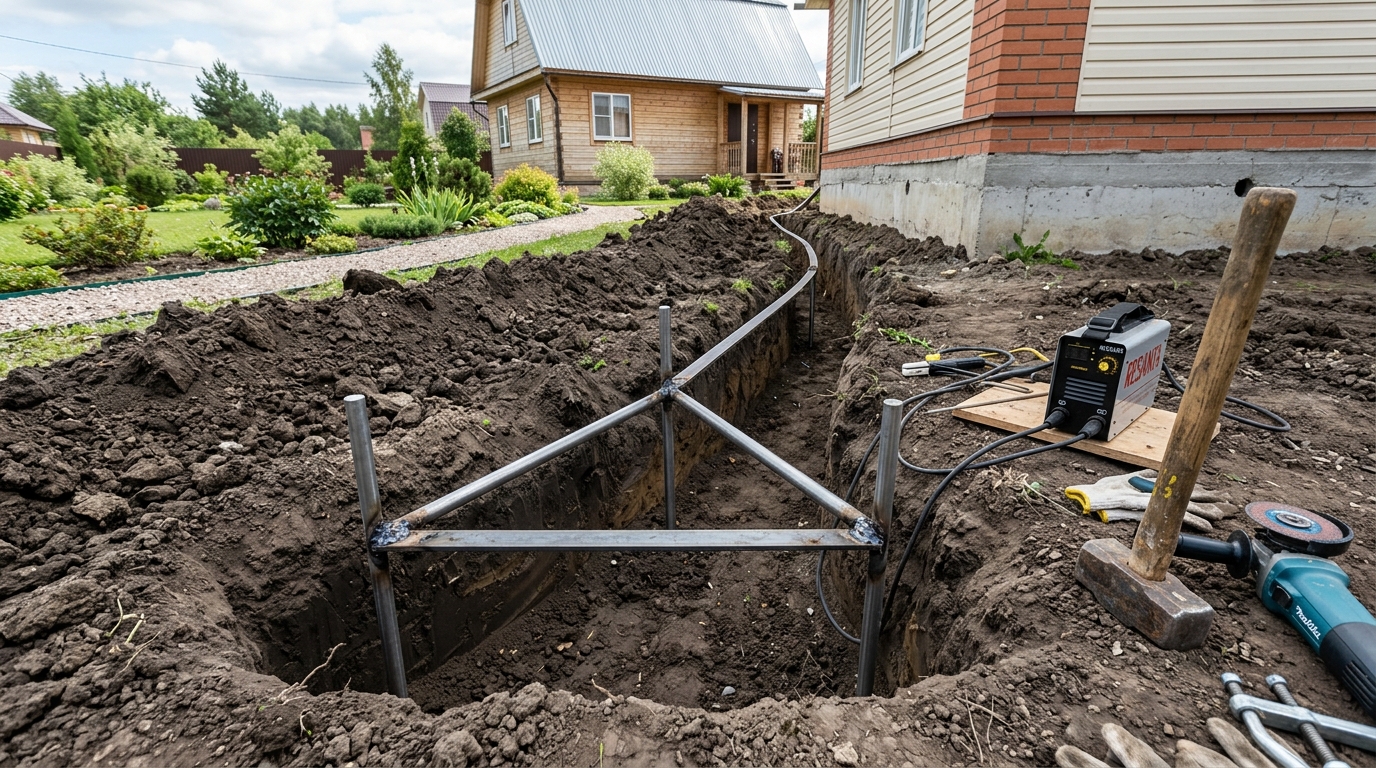

Траншею копают лопатой на глубину 0,6–0,7 м и ширину 0,3–0,4 м. Дно выравнивают, убирая камни и корни: они могут повредить сварные швы при усадке грунта. От крайнего угла контура траншею продлевают до фундамента дома — по ней пройдёт шина к главной заземляющей шине (ГЗШ) на цоколе.

Вершины треугольника отмечают кольями, в этих точках забивают вертикальные заземлители. Расстояние от контура до фундамента — не менее 1 метра: это исключает влияние заземления на потенциал основания здания при аварийном токе. Если участок с уклоном, траншею ведут по горизонтали, корректируя глубину на 10–15 см через каждые 5 метров.



Установка электродов и соединение полосой

Вертикальные стержни забивают кувалдой массой 5–8 кг, предварительно заострив нижний конец под углом 30–45°. Перед забивкой в дно траншеи вбивают лом на глубину 0,5 м — это создаёт стартовую направляющую и облегчает вход арматуры в плотные слои. Стержень устанавливают в лунку и забивают с шагом 20–30 см, контролируя вертикальность уровнем.

Верхняя часть электрода должна выступать над дном траншеи на 10–15 см — этого достаточно для приварки горизонтальной полосы. Если стержень ушёл глубже, его подрезают болгаркой; если остался выше — добивают ещё на 5–10 см. После забивки всех трёх электродов проверяют расстояния рулеткой: отклонение более 10 см снижает эффективность контура на 5–8%.

Горизонтальный проводник укладывают в траншею, прикладывая полосу к верхним частям стержней. Соединение выполняют сваркой инвертором с током 80–120 А (для полосы 4 мм) электродами диаметром 3–4 мм. Шов накладывают по периметру стыка, обваривая полосу к арматуре со всех доступных сторон — это обеспечивает площадь контакта не менее 150 мм² на каждое соединение.

Сварные узлы зачищают болгаркой от окалины и покрывают битумной мастикой или цинксодержащей грунтовкой — только наземные части и швы выше уровня траншеи. Подземные участки красить запрещено: любое покрытие ухудшает контакт металла с грунтом, повышая сопротивление растеканию тока. После обварки траншеи засыпают однородным грунтом без камней, послойно утрамбовывая каждые 15–20 см.

Зачем нужно заземление в частном доме

Система заземления отводит аварийный ток в землю при пробое изоляции в электроприборах или при ударе молнии. Без неё напряжение остаётся на корпусах техники — стиральной машины, холодильника, бойлера — создавая риск поражения человека током до 220 В. Заземление снижает потенциал корпуса до безопасных значений (менее 50 В за доли секунды), одновременно вызывая срабатывание автоматического выключателя или УЗО.

Второе назначение — защита от перенапряжений при грозовых разрядах. Молниезащита работает только при наличии контура: разрядник на крыше отводит ток в землю через заземляющий проводник, минуя внутреннюю проводку. Без этого пути энергия грозового импульса идёт через бытовые приборы, выводя из строя электронику и создавая пожароопасную ситуацию.

Основные элементы системы

Полная система заземления частного дома включает три компонента:

1. Вертикальные заземлители — стальные стержни (арматура диаметром 16–20 мм), забитые в грунт на глубину 2,5–3 м. Их количество — от трёх до шести, в зависимости от удельного сопротивления почвы.
2. Горизонтальный проводник — стальная полоса 4×40 мм или круг диаметром 10–12 мм, соединяющая вертикальные электроды в единую систему. Прокладывается в траншее глубиной 0,6–0,7 м.
3. Главная заземляющая шина (ГЗШ) — медная или стальная шина сечением не менее 100 мм², установленная на цоколе здания. К ней подключают горизонтальный проводник от контура, защитные проводники PE от электрощита, а также заземляющие проводники от металлических труб водопровода, газа и молниезащиты.

Соединения между элементами выполняют сваркой — это требование ПУЭ 7 (п. 1.7.119). Болтовые соединения допустимы только на наземных участках (от ГЗШ до контура), где возможен регулярный осмотр и обслуживание. В грунте болты окисляются за 3–5 лет, повышая сопротивление контакта с 0,05 Ом до 2–5 Ом — это критично для систем с нормативом 4 Ом.

Проверка контура и типичные ошибки монтажа

После засыпки траншей контур проверяют измерением сопротивления растеканию тока. Это единственный способ убедиться, что система соответствует нормативам и способна отводить аварийный ток. Самостоятельная проверка мультиметром или лампочкой не даёт достоверных результатов — требуется специализированный прибор (измеритель сопротивления заземления) и методика четырёхпроводного измерения.

Типичные ошибки новичков — рифлёная арматура, окрашенные подземные части и болтовые соединения вместо сварки. Каждая из них снижает эффективность контура на 30–80%, сокращая срок службы с 25–30 лет до 5–8 лет. Исправление после засыпки — трудоёмкий процесс: приходится откапывать траншеи, переваривать узлы или полностью менять электроды.

Как измерить сопротивление

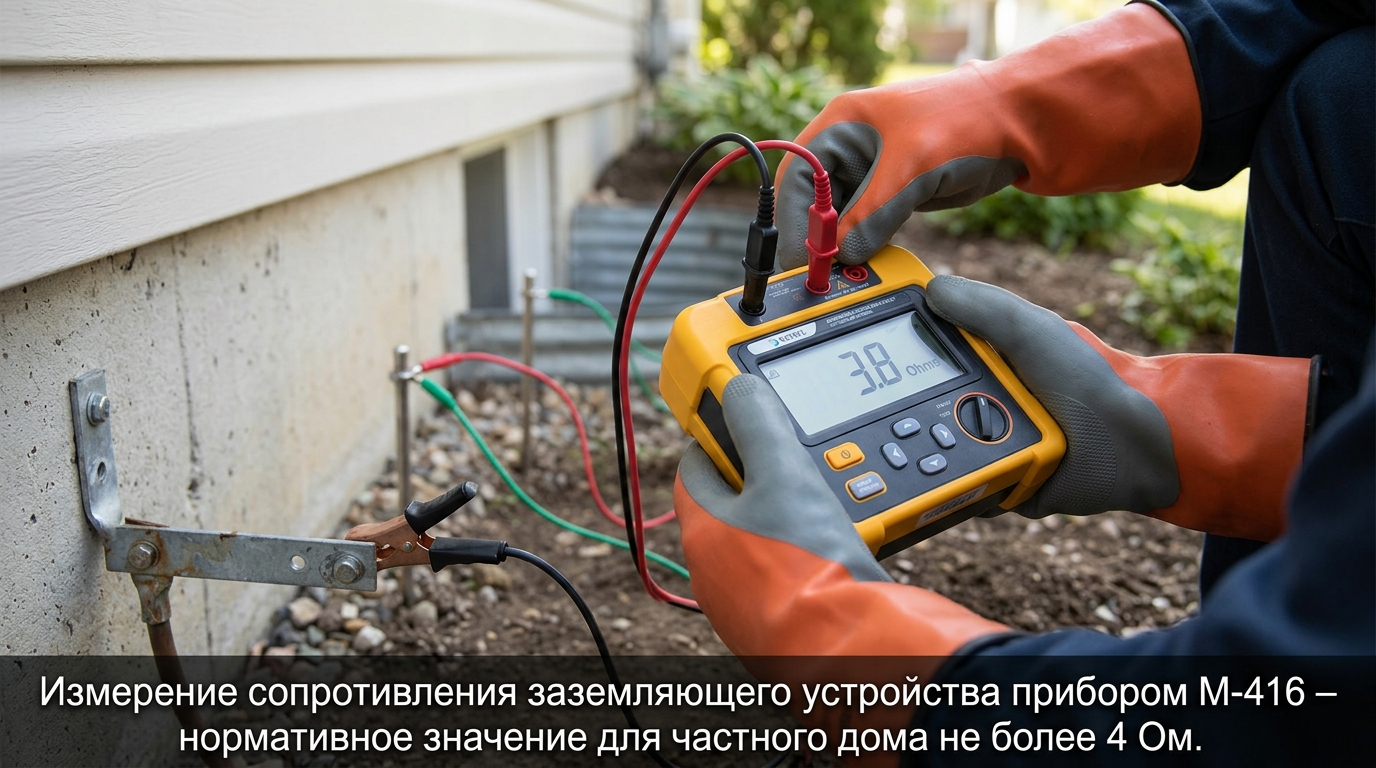

Сопротивление заземления измеряют прибором типа М-416, Ф4103-М1 или цифровым аналогом (Fluke 1625, Megger DET4TD). Методика — трёх- или четырёхпроводная схема с двумя вспомогательными электродами, забитыми на расстоянии 20 и 40 метров от контура. Прибор пропускает через систему переменный ток и измеряет падение напряжения между контуром и удалённым электродом.

Нормативное значение сопротивления для частного дома с системой TN-C-S и вводом 380 В — не более 4 Ом (ПУЭ 7, п. 1.7.101). Для сетей 220 В допускается 8 Ом, но при сопротивлении выше 10 Ом УЗО срабатывает нестабильно, а риск поражения током возрастает. Измерение проводят в сухую погоду летом или зимой — в это время сопротивление максимально и совпадает с расчётным.

Если сопротивление превышает норматив, контур дорабатывают: добавляют четвёртый вертикальный электрод, увеличивают длину стержней до 4–5 м или снижают удельное сопротивление грунта искусственными методами (засыпка траншей бентонитовой глиной, солевыми смесями). Самостоятельно измерить сопротивление без прибора невозможно — требуется вызов электролаборатории с выдачей протокола испытаний.



Частые ошибки при самостоятельном монтаже

Четыре ошибки, которые чаще всего встречаются на практике:

1. Рифлёная арматура класса А3 (А500С) вместо гладкой А1 — рельефная поверхность создаёт воздушные зазоры между металлом и грунтом, повышая сопротивление растеканию тока на 50–100%. Гладкая арматура плотно контактирует с почвой по всей длине, обеспечивая стабильное сопротивление 10–15 Ом на один стержень в суглинках.
2. Окрашивание или битумная изоляция подземных частей контура — любое диэлектрическое покрытие блокирует переход тока в грунт, превращая заземление в декоративный элемент. Краска или битум допустимы только на наземных участках — для защиты от атмосферной коррозии.
3. Болтовые соединения вместо сварки в траншее — болт с гайкой окисляется в грунте за 2–3 года, повышая переходное сопротивление с 0,05 Ом до 3–5 Ом. Это критично для контуров с итоговым сопротивлением 4–8 Ом: добавочные 3 Ом на каждом соединении выводят систему за пределы норматива. Сварка создаёт монолитный контакт, сохраняющий параметры 25–30 лет.
4. Малое расстояние между вертикальными электродами (менее 2 м) — при шаге 1,5 м эффективность каждого стержня падает на 20–30% из-за взаимного экранирования. Оптимальное расстояние — 3 м: это баланс между эффективностью и затратами на траншеи.

Нормативные источники:

• Правила устройства электроустановок (ПУЭ), 7-е издание, глава 1.7 «Заземление и защитные меры электробезопасности» — Минэнерго РФ, 2003 (действующая редакция 2024).
• ГОСТ Р 50571.5.54-2013 «Электроустановки низковольтные. Часть 5-54. Выбор и монтаж электрооборудования. Заземляющие устройства» — Росстандарт, 2014.
