Надёжность инженерных сетей определяется не только качеством активных элементов, но и правильным выбором вспомогательных компонентов. Вопрос грамотного подбора защитной оболочки для проводки является фундаментальным. Установленная по всем правилам труба для кабеля обеспечивает безопасность, повышает ремонтопригодность системы и значительно продлевает срок её службы. Пренебрежение этим этапом ведёт к системным рискам.
Критерии выбора защитной оболочки
Определение оптимального типа защиты основывается на анализе условий эксплуатации и нормативных требований. Материал исполнения задаёт ключевые характеристики.
Жёсткие поливинилхлоридные каналы применяются для стационарной скрытой прокладки в бетонных стяжках и под штукатурным слоем. Их преимущества — высокая кольцевая жёсткость, чёткая геометрия, облегчающая монтаж, и соответствие требованиям пожарной безопасности. Они формируют неизменяемую трассу.
Гибкие гофрированные оболочки из полиэтилена низкого давления предназначены для монтажа в подвесных конструкциях и технических полостях. Встроенный стальной зонд обеспечивает гибкость и позволяет обходить препятствия. Современные варианты обладают свойствами самозатухания. Применение металлических рукавов оправдано в условиях повышенных механических нагрузок, необходимости электромагнитного экранирования или на взрывоопасных объектах. Их монтаж технологически сложнее и требует специализированного инструмента.
Технология монтажа: последовательность операций
Практическая реализация проекта требует строгого соблюдения технологической дисциплины. Первый этап — разметка трассы. Линии прокладки наносятся на несущие основания с учётом минимального количества поворотов. Каждый изгиб увеличивает механическое напряжение кабеля и усложняет его последующую замену. Радиус поворота должен соответствовать нормативным значениям для выбранного типа проводника.
Операция крепления к основаниям выполняется с использованием штатных элементов: клипс, хомутов или скоб. Шаг крепления для жёстких каналов не должен превышать 1000 мм, для гибких — 500-700 мм. Неподвижность зафиксированной трассы является обязательным условием.

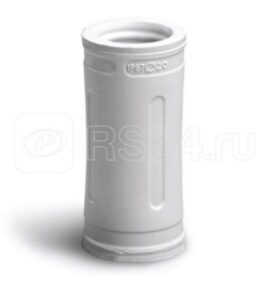

Соединение отрезков в единую линию требует особого внимания. Для ПВХ-каналов используется холодная сварка специализированным клеем, обеспечивающая монолитность стыка. Гофрированные трубы соединяются муфтами или обжимными гильзами. Перед началом протяжки кабеля внутренняя полость канала очищается от мусора и производственных загрязнений с помощью ерша и сжатого воздуха. Торцы, выходящие в распределительные коробки, защищаются временными заглушками для предотвращения попадания строительных смесей.
Протяжка кабеля выполняется с применением направляющего троса и специализированных смазок, снижающих коэффициент трения. Использование силы недопустимо — это ведёт к повреждению изоляции. После завершения прокладки выполняется обязательная маркировка обоих концов каждой линии с указанием её назначения и параметров. Эти данные вносятся в исполнительную схему.
Главный принцип, подтверждённый многолетней практикой, заключается в следующем: корректно спроектированная и технически безупречно смонтированная система защиты кабельных линий представляет собой капитальное решение долговременного действия. Она обеспечивает возможность модернизации сети без масштабных разрушительных работ, гарантирует физическую сохранность проводников от внешних воздействий и выполняет важнейшую противопожарную функцию, локализуя потенциальный очаг возгорания. Инвестиции в правильную трубу для прокладки кабеля трансформируются в безопасность объекта, снижение будущих эксплуатационных расходов и абсолютную прогнозируемость поведения системы. Это тот базис, который, будучи заложенным один раз, работает десятилетиями, не требуя вмешательства и подтверждая правильность первоначального инженерного решения.
