Грамотный выбор профиля – это фундамент любого успешного проекта. Сегодня я хочу подробно разобрать классификацию одного из самых востребованных элементов – стального швеллера. Понимание этих основ избавит вас от ошибок, сэкономит время и ресурсы, а главное – обеспечит надежность и долговечность ваших конструкций.
Основа основ: типы производства и классификация по ГОСТ
Первое, с чем необходимо определиться – это способ изготовления профиля. От этого напрямую зависят его прочностные характеристики, геометрическая точность и, соответственно, область применения.

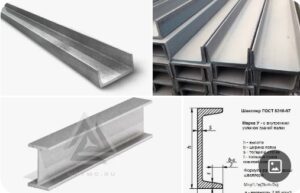

- Горячекатаный швеллер. Производится методом горячей прокатки на сортовых станах. Это классический, наиболее распространенный и прочный тип профиля. Его главные отличительные черты – толстые стенки и полки, наличие значительных радиусов закругления между полкой и стенкой. Он предназначен для восприятия высоких нагрузок и используется в ответственных несущих конструкциях: колоннах, балках, опорах, каркасах зданий и мостовых переходах. Маркируется буквой «У» (уклон внутренних граней полок) или «П» (параллельные грани полок) с указанием номера профиля (высоты в сантиметрах).
- Гнутый равнополочный швеллер. Изготавливается на профилегибочных станах из рулонной или листовой стали. Его ключевые особенности – точная геометрия, тонкие стенки и острый угол (или небольшой радиус) в месте соединения полки и стенки. Такой профиль не рассчитан на высокие нагрузки на изгиб, но идеален для создания легких каркасов, стоек, перегородок, элементов усиления в мебельном производстве и автомобилестроении. Маркируется буквами «СП» (равнополочный) или «СН» (неравнополочный) с указанием высоты и ширины полки в миллиметрах.
Выбор между горячекатаным и гнутым профилем – это дилемма «прочность против точности и легкости». Ошибка на этом этапе может привести к деформации конструкции или неоправданному перерасходу металла.
Критерии выбора: на что смотреть профессионалу
Определившись с типом производства, мы переходим к детальному анализу характеристик. Правильно купить швеллер – значит подобрать его по целому ряду взаимосвязанных параметров.
- Номер профиля и геометрические размеры. Это отправная точка. Номер горячекатаного швеллера соответствует его высоте (h), но важно также учитывать ширину полки (b) и толщину стенки (s). Для гнутого профиля все размеры указываются отдельно. Чем выше номер и толще стенка, тем большую нагрузку сможет выдержать элемент.
- Марка стали. Это основа прочности. Для большинства стандартных конструкций используется сталь обыкновенного качества Ст3 (спокойная – СП, полуспокойная – ПС, кипящая – КП). Для ответственных сооружений или работы в условиях низких температур применяются низколегированные стали, например, 09Г2С, обладающие повышенной прочностью и морозостойкостью.
- Класс точности. Горячекатаный швеллер изготавливается:
— Высокой точности (маркировка «А») – для строительных конструкций, где важны минимальные отклонения в размерах.
— Обычной точности (маркировка «В») – для общего машиностроения и иных целей, где допустимы бóльшие допуски.
- Длина. Стандартная мерная длина составляет 11,7 метра, но часто профиль поставляется в немерной длине (от 4 до 13 метров) или кратной мерной. Этот параметр критически важен для минимизации отходов при раскрое.
Главная мысль, которую я хочу донести, заключается в следующем: не существует «лучшего» или «худшего» швеллера. Существует профиль, идеально подходящий для конкретной инженерной задачи. Глубокое понимание классификации – это не теоретическая наука, а сугубо практический инструмент. Он позволяет не просто бездумно заказывать металл, а проектировать оптимальную, надежную и экономически эффективную конструкцию. Игнорирование этих деталей – верный путь к переделкам и финансовым потерям. Смотрите на проект комплексно, считайте нагрузки, консультируйтесь с техническими специалистами и выбирайте металлопрокат обдуманно. Удачи в работе.
