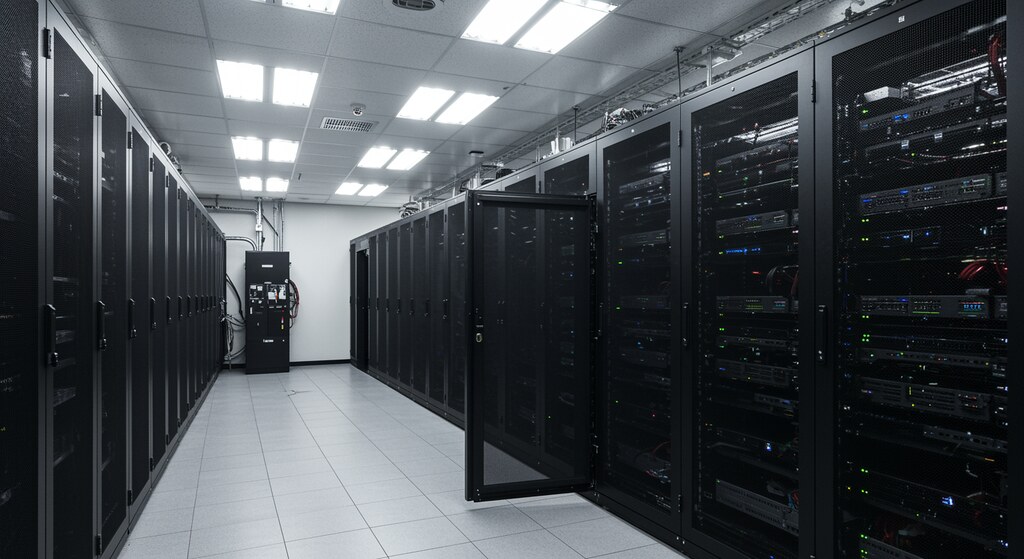

Когда в цеху автомобильного завода внезапно гаснет свет, каждую секунду простоя счет идет на тысячи рублей. В операционной больницы отключение электричества может создать прямую угрозу для жизни пациента. А остановка серверов хостинг-провайдера означает колоссальные убытки и потерю репутации.

Именно в таких ситуациях промышленные источники бесперебойного питания (ИБП) становятся последним рубежом обороны. Но недостаточно просто купить «какой-нибудь мощный ИБП». Настоящая ценность системы складывается из двух фундаментальных свойств: надежности и эффективности.

Надежность — это способность системы выполнять свою функцию в любых условиях, без сбоев и простоев. Эффективность — это умение делать это с минимальными затратами энергии и ресурсов. Эти два понятия неразрывно связаны: самый надежный в мире бесперебойник промышленный может разорить компанию счетами за электричество, а самый экономичный — подвести в критический момент.

В этой статье мы разберем, из чего на самом деле складывается надежность промышленных ИБП, как измерить их эффективность и какие современные технологии помогают достичь идеального баланса между этими ключевыми параметрами.

Ключевые показатели надежности промышленных ИБП



Надежность промышленного ИБП — это не абстрактное понятие, а совокупность конкретных технических характеристик и решений. Чтобы понять, насколько долго и безотказно проработает система, нужно обращать внимание на несколько ключевых параметров.

Коэффициент готовности

Это главный цифровой показатель надежности, который показывает, какую долю времени система готова к работе. Выражается в процентах, а самые требовательные системы стремятся к показателю 99,999% (так называемые «пять девяток»), что означает менее 5 минут простоя в год. Такой результат достигается за счет резервирования критичных компонентов и возможности «горячей» замены модулей.

Среднее время наработки на отказ (MTBF)

MTBF показывает, сколько часов в среднем проработает устройство до первого отказа. У качественных промышленных ИБП этот показатель измеряется сотнями тысяч часов. Однако важно помнить: высокий MTBF не отменяет необходимости планового обслуживания, так как он не учитывает износ компонентов, таких как аккумуляторы.

Схема резервирования (N+X)

Это архитектурный принцип, лежащий в основе высокой доступности. Если для питания нагрузки требуется N силовых модулей, то в систему устанавливают N+X модулей. «Лишний» модуль (X) находится в горячем резерве и мгновенно подхватывает нагрузку в случае выхода из строя любого рабочего модуля. Это гарантирует, что единичная поломка не приведет к остановке системы.

Резервирование батарей и систем охлаждения

Надежность ИБП определяется его самым слабым звеном. Часто им оказываются аккумуляторы или вентиляторы. Поэтому в отказоустойчивых системах дублируются не только силовые модули, но и батарейные шкафы, и пути охлаждения. Это предотвращает отказ системы из-за выхода из строя одного вентилятора или деградации одной группы батарей.

Оценивая надежность, смотрите не на громкие заявления, а на конкретные цифры MTBF, схему резервирования и продуманность архитектуры. Именно эти факторы в критический момент решают, останется ли ваше производство работать или остановится.

Факторы, влияющие на эффективность энергопотребления

Эффективность промышленного ИБП — это не просто абстрактная «экономия». Каждый процент потерь энергии превращается в ощутимые финансовые потери и дополнительную тепловую нагрузку на систему охлаждения. На итоговый КПД системы влияет несколько ключевых факторов.



Топология работы ИБП

Схема построения источника питания напрямую определяет его эффективность. Классические ИБП с двойным преобразованием (online) обеспечивают максимальную защиту нагрузки, но постоянно преобразуют энергию, что приводит к потерям 3-8%. Для повышения эффективности многие современные модели используют гибридные режимы (например, ECO Mode), которые в штатном режиме работы сети пропускают ток через байпас, экономя 2-4% энергии, и мгновенно переключаются на инвертор при малейших отклонениях в сети.

Загрузка системы

КПД ИБП — величина непостоянная. Он максимален при определенном уровне нагрузки, обычно между 70% и 90% от номинальной мощности. Сильная недогрузка (менее 30%) так же негативно сказывается на эффективности, как и работа на пределе возможностей. Поэтому правильный подбор мощности оборудования под конкретную нагрузку — это базовое условие для экономичной эксплуатации.

Качество компонентов и схемотехники

Использование современных силовых компонентов — ключевой фактор. IGBT-транзисторы последних поколений, трансформаторы с аморфными сердечниками и качественные конденсаторы обеспечивают меньшие коммутационные потери и нагрев. Производители, инвестирующие в передовую схемотехнику, могут предложить КПД до 99% в определенных режимах работы, что существенно снижает эксплуатационные расходы.

Система охлаждения

Способ отвода тепла также вносит вклад в общее энергопотребление. Модели с традиционным постоянным охлаждением вентиляторами потребляют больше энергии, чем системы с интеллектуальным управлением оборотами, которые увеличивают скорость вращения только при росте температуры. В больших установках иногда применяют жидкостное охлаждение, которое эффективнее отводит тепло и снижает нагрузку на климатические системы помещения.

Таким образом, высокая эффективность — это результат комплексного подхода, сочетающего правильный выбор топологии, грамотный подбор мощности и использование современных технологий в компонентной базе и системах охлаждения.

Методы повышения отказоустойчивости систем

Отказоустойчивость — это способность системы продолжать работу даже при выходе из строя отдельных компонентов. В промышленных ИБП это достигается не волшебством, а продуманными инженерными решениями, которые можно разделить на несколько ключевых направлений.





Модульная архитектура и резервирование N+X

Сердцем современной отказоустойчивой системы является модульная конструкция. Вместо одного мощного блока используется несколько независимых силовых модулей, работающих параллельно. Применение схемы резервирования N+X означает, что если для питания нагрузки достаточно N модулей, в стойку устанавливается N+X модулей. При отказе любого из них нагрузка мгновенно перераспределяется между оставшимися, а замену можно провести без прерывания работы — «на горячую». Это касается не только силовых блоков, но и батарейных модулей, и даже контроллеров управления.

Динамический байпас и возможность холодного старта

Статический байпас — это критически важный элемент. При перегрузке или неисправности в основном преобразователе система за миллисекунды переключает нагрузку на фильтрованную сеть через этот обходной путь. Современные системы используют статический байпас с возможностью синхронизации, что позволяет переключаться без малейшего прерывания напряжения. А функция холодного старта — способность запустить ИБП и запитать нагрузку от аккумуляторов даже при полном отсутствии сетевого напряжения — добавляет еще один уровень надежности в аварийных сценариях.

Прогнозирующий мониторинг и самодиагностика

Современные ИБП не ждут поломки, а предсказывают ее. Встроенные системы мониторинга постоянно отслеживают ключевые параметры: температуру компонентов, износ конденсаторов, состояние и внутреннее сопротивление аккумуляторов. Анализируя тенденции, система может заранее предупредить о потенциальном отказе того или иного модуля, позволяя провести плановое обслуживание до возникновения аварийной ситуации.

Резервирование систем управления и питания вентиляторов

Отказ «мозга» системы — контроллера — так же опасен, как и отказ силового модуля. Поэтому в надежных конструкциях устанавливают два контроллера, работающих в режиме горячего резерва. Аналогично дублируются и цепи питания критически важных систем, например, вентиляторов охлаждения, чтобы выход из строя одного блока питания не привел к перегреву и аварийному отключению всего ИБП.

Эти методы, работая вместе, создают систему, для которой отказ отдельного компонента становится штатной, а не аварийной ситуацией, и не приводит к остановке защищаемого оборудования.

Сравнительный анализ современных технологий питания

Современные промышленные ИБП предлагают несколько принципиально разных подходов к обеспечению бесперебойного питания. Выбор технологии определяет не только уровень защиты, но и энергоэффективность, стоимость владения и даже физические размеры системы.

Online технология двойного преобразования

Это золотой стандарт для критически важного оборудования. Сетевое напряжение здесь сначала выпрямляется в постоянный ток, а затем заново преобразуется инвертором в идеальную синусоиду. Нагрузка постоянно питается от инвертора, что обеспечивает полную защиту от любых помех и провалов в сети. Хотя традиционно такие системы имели более низкий КПД (94-97%), современные модели с усовершенствованной силовой электроникой достигают 99% в оптимальном диапазоне нагрузок.

Line-Interactive и гибридные решения

Эти ИБП занимают промежуточное положение между онлайн и офлайн технологиями. Они оснащены автотрансформатором с отводами, который позволяет корректировать напряжение без перехода на батареи. Это обеспечивает хорошую защиту от наиболее частых проблем в сети — провалов и всплесков напряжения — при более высоком КПД (97-98%). Однако они не обеспечивают такой же уровень фильтрации высокочастотных помех, как онлайн системы, и имеют небольшое время переключения на батареи.

Многоуровневые инверторы и новые топологии

Современная тенденция — переход к многоуровневым инверторам. В отличие от классических схем, где транзисторы постоянно коммутируются на высокой частоте, многоуровневые инверторы создают выходное напряжение ступенчато, используя несколько уровней постоянного напряжения. Это значительно снижает коммутационные потери, электромагнитные помехи и позволяет использовать транзисторы с меньшим напряжением, что повышает общую надежность системы.

Технология литий-ионных аккумуляторов

Хотя это не топология самого ИБП, тип аккумуляторов кардинально влияет на характеристики системы. Литий-ионные батареи по сравнению с традиционными свинцово-кислотными предлагают в 2-3 раза больший срок службы, значительно меньшие габариты и вес, возможность работы при более высоких температурах и быстрый заряд. Это делает их идеальным выбором для современных высокоплотных решений, несмотря на более высокую первоначальную стоимость.

Каждая из этих технологий находит свое применение: онлайн-системы — для критически важных объектов, line-interactive — для менее требовательных применений, а многоуровневые инверторы в сочетании с литий-ионными батареями представляют собой передний край развития отрасли, предлагая оптимальный баланс между надежностью и эффективностью.
