В системах управления поворотной запорной арматурой критически важна точность срабатывания и надежность фиксации рабочего органа в крайних положениях. Именно неполнооборотные редукторы обеспечивают эффективное преобразование вращательного момента двигателя в контролируемый поворот затвора на угол до 90 градусов, что делает их незаменимыми в автоматизации технологических процессов.

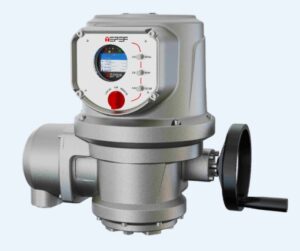

Конструктивное исполнение и принцип работы
Механизм выполнен в компактном корпусе с червячной или зубчатой передачей, обеспечивающей высокое передаточное отношение при минимальных габаритах. Конструкция предусматривает точную настройку концевых положений, индикацию состояния и защиту от перегрузок.
Например, на насосной станции водоканала неполнооборотный редуктор устанавливается на дисковый затвор диаметром 800 мм. При получении сигнала от системы автоматики механизм плавно поворачивает диск на 90 градусов, обеспечивая быстрое и герметичное перекрытие потока без гидроудара.
«Точность позиционирования поворотной арматуры напрямую влияет на герметичность трубопровода и безопасность эксплуатации»
Основные технические характеристики
При подборе оборудования необходимо учитывать параметры, определяющие совместимость с арматурой и работоспособность в заданных условиях.
| Параметр | Типовой диапазон | Значение для эксплуатации |
|---|---|---|
| Выходной крутящий момент | от 50 до 5000 Н·м | Определяет способность преодолевать усилие на валу арматуры |
| Угол поворота | от 45° до 120° (стандартно 90°) | Соответствует ходу затвора шарового крана или дискового затвора |
| Время срабатывания | от 5 до 60 секунд | Влияет на скорость реакции системы при аварийных ситуациях |
| Передаточное отношение | от 1:15 до 1:120 | Определяет соотношение входных оборотов и выходного усилия |
| Степень защиты корпуса | IP54, IP65, IP67, IP68 | Гарантирует работу в условиях пыли, влаги, погружения |
Практический случай: при модернизации системы теплоснабжения жилого района потребовалась замена приводов на шаровых кранах теплотрассы. Установка неполнооборотных редукторов с регулируемым временем срабатывания позволила исключить гидроудары при переключениях и продлить срок службы трубопроводов.
Области промышленного применения
Оборудование данного типа широко используется в отраслях, где требуется надежное управление поворотной арматурой:
- Энергетика: управление запорными клапанами паровых и водяных магистралей
- ЖКХ: автоматизация задвижек и затворов в системах водоснабжения и канализации
- Нефтегазовая промышленность: дистанционное управление шаровыми кранами на промыслах и магистральных трубопроводах
- Химическое производство: перекрытие потоков агрессивных сред и реагентов
- Судостроение и морская техника: управление арматурой в условиях повышенной влажности и вибрации
«Компактность и высокая нагрузочная способность делают неполнооборотные редукторы оптимальным выбором для ограниченных монтажных пространств»
Преимущества эксплуатации
Использование современных неполнооборотных механизмов дает ряд существенных преимуществ:
- Точная настройка крайних положений с возможностью микрокоррекции
- Встроенная механическая индикация положения затвора для визуального контроля
- Защита от заклинивания и перегрузок благодаря муфте предельного момента
- Возможность ручного дублирования через маховик или съемную рукоятку
- Универсальное присоединение по стандартам ISO 5211, DIN 3337
- Минимальное обслуживание в течение всего срока службы
Критерии корректного подбора
Для обеспечения надежной работы необходимо проанализировать параметры арматуры и условия технологического процесса.
| Вопрос для анализа | Рекомендации по подбору |
|---|---|
| Какой тип арматуры устанавливается? | Шаровой кран, дисковый затвор, пробковый кран, заслонка |
| Какой крутящий момент требуется? | Учитывать давление среды, диаметр условного прохода, тип уплотнения |
| Какой угол поворота необходим? | Стандартно 90°, но возможны варианты 45°, 60°, 120° под спецзадачи |
| Какие условия окружающей среды? | Температурный диапазон, влажность, наличие взрывоопасной зоны |
| Требуется ли интеграция в АСУ ТП? | Наличие концевых выключателей, датчиков положения, протоколов связи |
Пример из практики: на химическом комбинате для управления затворами на линии подачи реагентов потребовались редукторы с коррозионностойким исполнением корпуса и взрывозащищенным электродвигателем. Индивидуальный подбор позволил обеспечить безопасную эксплуатацию в агрессивной среде и соответствие требованиям промышленной безопасности.
Особенности монтажа и регламентного обслуживания
Установка должна выполняться квалифицированным персоналом с соблюдением требований производителя и проектной документации. Важно обеспечить соосность валов редуктора и арматуры, надежное крепление к опорной конструкции, правильную коммутацию электрических цепей и заземление.
Плановое техническое обслуживание включает визуальный осмотр корпуса на предмет повреждений, проверку герметичности кабельных вводов, контроль работы концевых выключателей и индикации положения, смазку подвижных узлов согласно регламенту. Регулярное обслуживание позволяет предотвратить преждевременный износ и аварийные остановки технологического оборудования.
Неполнооборотные редукторы представляют собой оптимальное решение для автоматизации поворотной запорной арматуры в промышленных системах. Грамотный подбор оборудования с учетом параметров арматуры, давления среды и условий эксплуатации, соблюдение требований монтажа и регулярное техническое обслуживание обеспечивают стабильную работу технологических процессов на протяжении всего жизненного цикла объекта. Инвестиции в качественные неполнооборотные механизмы окупаются за счет повышения надежности системы, снижения затрат на ремонт и минимизации рисков внеплановых простоев производства.
