Выбор теплоизоляции и её влияние на эксплуатационные характеристики трубопровода являются важными вопросами на этапе проектирования. Подбор изоляционного материала определяется совокупностью факторов, в том числе:

• типом изолируемого объекта: трубопроводы систем отопления и охлаждения, горячего и холодного водоснабжения, а также магистрали для транспортировки газа, масел, нефтепродуктов и других сред;
• способом прокладки трубопровода: подземная (канальная или бесканальная) либо надземная прокладка.

Роль теплоизоляции в трубопроводных системах

Теплоизоляция труб в России является обязательным нормативным требованием и предназначена для решения следующих задач:

• Снижение тепловых потерь и теплопритоков. В магистралях отопления и горячего водоснабжения теплоизоляция снижает потери тепла от подающего и обратного трубопроводов в окружающую среду, обеспечивая доставку теплоносителя к потребителю с минимальным снижением температуры. В системах холодного водоснабжения и кондиционирования изоляция предотвращает нагрев воды или хладагента, сохраняя заданные температурные параметры.
• Предотвращение замерзания. В условиях отрицательных температур теплоизоляция трубопроводов с пониженной температурой транспортируемой среды либо с прерывистым режимом циркуляции снижает риск замерзания воды, разрыва труб и возникновения аварийных ситуаций.
• Защита от коррозии. Воздействие конденсата и факторов внешней среды ускоряет коррозионное разрушение металла. Теплоизоляция выполняет функцию защитного слоя, существенно увеличивающего срок службы трубопроводных систем.

Минеральная вата

Минеральная вата — негорючий волокнистый теплоизоляционный материал, изготавливаемый из расплавов песка, стекла, горных пород и доменного шлака. Монтаж листовой и рулонной минеральной ваты выполняется вручную методом намотки на готовый трубопровод, что требует значительных трудозатрат и является потенциально вредным для персонала из-за выделения минеральной пыли и летучих компонентов. Минеральная вата не применяется на трубопроводах, подверженных вибрации и ударным нагрузкам. Для упрощения монтажа выпускаются формованные изделия на основе минеральной ваты.

Пенополиуретан

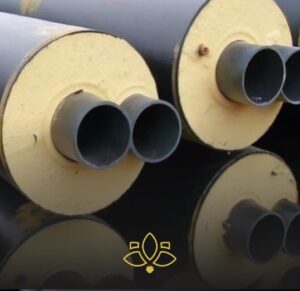

Пенополиуретан (ППУ) получают в результате реакции полиола и изоцианата. ППУ наносится непосредственно на трубопровод либо применяется в виде заводских предизолированных труб в ППУ изоляции, изготавливаемых в производственных условиях. Сплошное прилегание изоляции исключает образование мостиков холода. На объекте выполняется герметизация стыков.

Пенополиуретановая изоляция требует защитной оболочки и оснащения системой оперативного контроля. Оболочка из полиэтилена применяется для подземной бесканальной прокладки, из оцинкованной стали — при надземной прокладке и размещении в проходных каналах.

Пенополиминеральная изоляция

Основные компоненты пенополиминеральной (ППМ) изоляции — пенополиуретан и минеральный наполнитель (песок, зола и др.). Обладает повышенной прочностью и водонепроницаемостью, допускается применение без оболочки и системы контроля. Коэффициент теплопроводности выше, чем у пенополиуретана; при одинаковой толщине слоя теплопотери выше.

Каучук

Вспененный каучук — эластичный теплоизоляционный материал с закрытой ячеистой структурой. Изделия выполняются в виде труб с продольным разрезом, которые надеваются на подготовленный трубопровод. Материал характеризуется низким коэффициентом теплопроводности, водонепроницаем и устойчив к диффузии водяного пара. Гибкость и эластичность сохраняются при низких температурах.

Выводы

Сравнение теплоизоляционных материалов следует проводить с учётом конкретных условий эксплуатации. Минеральная вата неудобна для труб малого диаметра и не рекомендуется для жилых и бытовых помещений, но выдерживает высокие температуры.

Наиболее универсальным среди популярных теплоизоляторов является пенополиуретан: легко формуется, сохраняет свойства при высоких температурах и выпускается в виде готовых трубопроводных элементов с изоляцией и защитной оболочкой, что ускоряет монтаж.
