Энергия для серверных: как строится питание дата-центров

Современный вычислительный комплекс потребляет столько же электричества, сколько микрорайон с населением в несколько тысяч человек. При этом любое отклонение напряжения или потеря фазы на вводе ведёт к лавинообразному отказу оборудования. Поэтому проектирование систем питания начинается не со стоек, а с расчёта полной установленной мощности, включающей серверную нагрузку, системы охлаждения, освещение и вспомогательные механизмы. Именно на этом этапе закладывается базовая архитектура, и корректная организация энергоснабжение дата-центров становится приоритетом номер один для инженерной службы.

Принципы построения входных и распределительных цепей

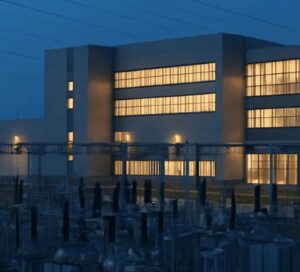

Базовое правило — два независимых ввода от разных трансформаторных подстанций. Если один фидер теряет питание из-за аварии или планового ремонта, второй автоматически принимает всю нагрузку. Переключение выполняется секционным выключателем на высоковольтной стороне без обесточивания шин. Далее энергия проходит через трансформаторы понижения до 0,4 кВ и поступает на главный распределительный щит. Здесь шины делят на секции, каждая из которых питает отдельную группу стоек и инженерных систем.

На каждом уровне присутствуют:

  • Автоматические выключатели с электронными расцепителями для точной настройки токов срабатывания;
  • Измерительные трансформаторы тока и напряжения для коммерческого учёта;
  • Устройства контроля изоляции, сигнализирующие о первом замыкании на землю;
  • Ограничители перенапряжений для защиты от грозовых и коммутационных импульсов.

Все шины окрашиваются по фазам и имеют медное покрытие для снижения переходного сопротивления. Болтовые соединения контролируются динамометрическим ключом, а каждые полгода проводится тепловизионный контроль контактов. Такой подход исключает локальный перегрев и потери мощности, которые незаметно накапливаются годами.

Отдельный вопрос — фильтрация высших гармоник. Нелинейные нагрузки источников бесперебойного питания (ИБП) и частотных преобразователей искажают синусоиду, что приводит к нагреву нулевых проводников. Для компенсации устанавливают пассивные LC-фильтры и активные корректоры коэффициента мощности. Их секции включаются автоматически по сигналу от анализатора качества электроэнергии.

Резервирование, накопители и автоматика переключений

Основной элемент бесперебойности — ИБП с двойным преобразованием. В нормальном режиме выпрямитель заряжает аккумуляторные батареи, а инвертор выдаёт стабилизированное напряжение на нагрузку. Время автономной работы рассчитывается исходя из ёмкости батарей и составляет от 7 до 15 минут при полной загрузке. Этого запаса достаточно для автоматического запуска дизель-генераторной установки. Генераторы находятся в режиме горячего резерва: подогрев охлаждающей жидкости и масла поддерживает их готовность к пуску за 10–15 секунд.

Система автоматического ввода резерва (АВР) построена на двух независимых программируемых контроллерах. Они дублируют друг друга по алгоритмам:

  • Контроль наличия всех трёх фаз на каждом вводе;
  • Измерение частоты и амплитуды с допуском ±5 %;
  • Приоритетный выбор ввода с лучшими параметрами;
  • Запуск генераторной установки при потере обоих внешних фидеров;
  • Синхронизация генератора с восстанавливаемой сетью перед обратным переключением.

Ёмкость топливных баков рассчитывают на 48 часов непрерывной работы при 70 % нагрузки, а договор с поставщиком солярки предусматривает экспресс-доставку в течение 4 часов. Для особо ответственных узлов применяют дополнительные накопители на литий-титанатных элементах, которые обеспечивают питание до прибытия мобильной дизельной станции.

Особое внимание уделяют управлению пиковыми нагрузками. Утром и вечером напряжение в городской сети падает на 5–7 %, что снижает эффективность работы серверных блоков. Компенсация выполняется конденсаторными батареями, подключаемыми ступенчато через тиристорные ключи. Также используются синхронные компенсаторы на основе двигателей-генераторов для крупных объектов. Все эти решения интегрируются в единую SCADA-систему, которая отображает реальную мощность, коэффициент мощности и загрузку каждого фидера в реальном времени.

В конечном счёте вы управляете не потоком электронов, а набором вероятностей отказов. Именно здесь проявляется уровень профессиональной культуры: на площадках высокого класса, таких как АГК, каждый шаг переключения расписан в пошаговых инструкциях с блокировками ошибочных действий. Это позволяет исключить человеческий фактор даже в аварийных ситуациях. Итоговая схема всегда строится по принципу N+1, где резервный элемент находится в работе и делит нагрузку с основным. Такой подход гарантирует, что выход из строя любого узла — от трансформатора до автомата в стойке — не приведёт к остановке вычислительных процессов. Вы получаете не просто питание, а предсказуемую и управляемую энергетическую среду, где каждый ватт учтён и зарезервирован.
