Вы работаете с передвижными механизмами в условиях низких температур: экскаваторы, драглайны, буровые установки на открытых карьерах или стройплощадках Заполярья. Обычные силовые кабели при морозе ниже -30°C теряют эластичность, оболочка трескается, жилы ломаются при изгибе. Для таких режимов создан специальный тип – кабель с индексом ХЛ (холодостойкое исполнение) в маркировке. Обратите внимание, что при выборе кабеля кгтп хл следует учитывать не только номинальное напряжение, но и механическую прочность встроенного троса, так как именно он принимает на себя продольные нагрузки при перемещении техники. В этой статье мы разберем конструкцию, технические параметры и правила эксплуатации этого изделия до мельчайших подробностей.

Конструкция и материалы: что внутри?

Кабель КГтп-ХЛ относится к категории гибких силовых с несущим тросом. Его конструкция продумана для многократных перегибов, растяжений и ударов. Рассмотрим каждый элемент по порядку.

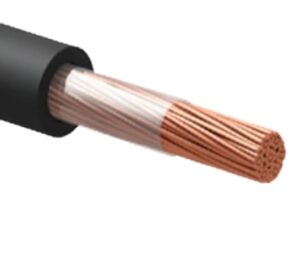

• Токопроводящие жилы. Выполнены из меди высокой чистоты (не менее 99,9%). Каждая жила – многопроволочная, класс гибкости 5 или 6 по ГОСТ 22483. Количество проволок в жиле сечением 16 мм² достигает 120 штук. Это обеспечивает радиус изгиба до 5-6 наружных диаметров кабеля без разрушения. Скрутка жил производится с шагом, не превышающим 16 диаметров повива – такая деталь критична для равномерного распределения механических напряжений.
• Изоляция. Применяется резина на основе этиленпропиленового каучука (ЭПР) или кремнийорганическая резина. В отличие от ПВХ, ЭПР сохраняет эластичность до -50°C и не трескается при ударе. Толщина изоляции для номинального напряжения 0,66/1 кВ составляет не менее 1,2 мм для жил сечением до 25 мм², а для 1,9/3,3 кВ – от 1,8 мм. Важная деталь: изоляция каждого провода имеет отличительный цвет (белый, синий, черный, желто-зеленый для заземления). Цвета стойки к выцветанию под УФ-излучением.
• Несущий трос. Центральный элемент – стальной оцинкованный трос класса 1 по ГОСТ 3066-80. Диаметр троса подбирается под массу кабеля: для сечения 3х35+1х10 мм² используется трос 4,8 мм с разрывным усилием не менее 15 кН. Трос расположен в центре или между силовыми жилами. Оцинковка предотвращает коррозию даже при контакте с талой водой и противогололедными реагентами. Важно: шаг скрутки троса с жилами должен быть одинаковым по всей длине – иначе при натяжении возникнет локальное пережатие.
• Заполнение и поясная изоляция. Промежутки между жилами и тросом заполняются резиновыми жгутами или невулканизированной резиной. Это исключает трение жил друг о друга при изгибе. Поверх скрутки накладывается поясная изоляция из резиновой ленты внахлест (не менее 50% перекрытия). Ее толщина – 0,8-1,2 мм. Без этого слоя оболочка под действием мороза может прилипнуть к изоляции жил, что приведет к заломанным перегибам.
• Наружная оболочка. Самая ответственная деталь. Изготавливается из морозостойкой резины марки РШТМ-ХЛ или аналогичной. Состав включает полимеры на основе хлоропрена или нитрильного каучука с добавлением пластификаторов, сохраняющих подвижность при -50°C. Оболочка не распространяет горение (категория ОТС по МЭК 60332-1), устойчива к маслам, озону и солнечной радиации. Толщина оболочки – от 2,5 мм для кабелей с сечением жил до 25 мм² и до 4,0 мм для сечений 70-95 мм². На поверхности оболочки по всей длине нанесена маркировка: тип кабеля, сечение, напряжение, год выпуска. Шаг маркировки – не более 500 мм, что позволяет идентифицировать кабель даже после повреждения внешнего слоя.

Каждая из этих детальней подчинена одной цели: обеспечить работоспособность при многократных циклах «намотка на барабан – размотка» при температуре до -50°C. Например, в испытаниях на изгиб на холодном барабане кабель КГтп-ХЛ выдерживает не менее 30 000 циклов без потери изоляции. Без троса этот ресурс снижается в 5 раз.

Эксплуатационные характеристики и условия применения

Перейдем к цифрам и правилам, которые вы должны соблюдать при монтаже и эксплуатации. Любое отклонение ведет к преждевременному выходу кабеля из строя.

• Диапазон температур эксплуатации: от -50°C до +50°C. При температуре ниже -50°C требуется специальный заказ – кабель с индексом ХЛ2 (до -60°C). Важная деталь: монтаж кабеля без предварительного прогрева допускается при температуре не ниже -40°C. Если холоднее – кабель необходимо выдержать в теплом помещении не менее 24 часов.
• Номинальное напряжение: для исполнения КГтп-ХЛ – 0,66/1 кВ (амплитудное испытательное напряжение 3,5 кВ переменного тока) или 1,9/3,3 кВ (испытательное 6,5 кВ). Частота 50 Гц. Для оборудования с преобразователями частоты (ШИМ) нужно применять кабель с усиленной изоляцией – уточняйте по паспорту.
• Допустимые токовые нагрузки. При прокладке на воздухе при +25°C для медной жилы сечением 16 мм² – 80 А, для 25 мм² – 110 А, для 50 мм² – 170 А, для 95 мм² – 255 А. При температуре окружающей среды -40°C эти значения можно увеличить на 20%, но не более, иначе нагрев жил будет недостаточным для удаления конденсата внутри кабеля.
• Радиус изгиба при монтаже. Не менее 5 наружных диаметров кабеля для одножильного исполнения и 6 – для многожильного. Например, при наружном диаметре 32 мм минимальный радиус изгиба – 192 мм. При нарушении этого требования происходит смятие троса и разрыв отдельных проволок жил. Измеряйте радиус не на глаз, а с помощью шаблона.
• Стойкость к внешним воздействиям. Оболочка выдерживает погружение в трансформаторное масло при +20°C на 24 часа без набухания более 15%. Устойчивость к озону проверяется при концентрации 0,0001% в течение 72 часов – трещин не появляется. Для защиты от грызунов в оболочку часто добавляют репелленты – но это опционально.
• Механическая прочность. Разрывное усилие кабеля определяется несущим тросом. Для типоразмера 3х35+1х10 с тросом 4,8 мм оно составляет не менее 12 кН. При этом удлинение под нагрузкой 5 кН не превышает 0,5%. Если трос оборван – кабель подлежит замене, так как жилы не рассчитаны на продольную нагрузку.
• Электрическое сопротивление изоляции. При температуре +20°C не менее 50 МОм на 1 км. При -40°C сопротивление может упасть до 10 МОм – это нормально, но перед вводом в эксплуатацию необходимо провести сушку током не более 0,5 номинального в течение 2 часов.
• Срок службы и ресурс. Заявленный производителем срок – не менее 8 лет в условиях открытых горных работ. Ресурс по изгибам – 45 000 циклов. Фактически при правильной эксплуатации (чистые барабаны, отсутствие перекруток, регулярная очистка от грязи) кабель служит 10-12 лет. Контрольная точка – состояние оболочки: при появлении мелких трещин глубиной более 0,5 мм кабель бракуется.

Главная мысль, которую вы должны вынести из этого материала: кабель КГтп-ХЛ – это высокотехнологичное изделие, где каждый слой и каждый материал работают в связке. Его надежность в морозе определяется не только маркой резины, но и качеством скрутки, шагом троса, точностью толщины оболочки. При замене вышедшего из строя кабеля всегда требуйте паспорт с результатами приемо-сдаточных испытаний – особенно проверки на изгиб при пониженной температуре. И помните: даже самый лучший холодостойкий кабель разрушится за один сезон, если вы превысите радиус изгиба или допустите защемление троса. Соблюдайте эти правила – и ваша техника будет работать без простоев в любую зиму.
