Производство мультифиламентной нити представляет собой высокотехнологичный процесс, требующий строгого контроля на каждом этапе. В отличие от мононити, данный продукт состоит из множества тончайших элементарных волокон, собранных в единый жгут. Ключевое отличие заключается в повышенной гибкости, прочности и способности распределять нагрузку между отдельными волокнами. Это делает материал незаменимым в текстильной промышленности, медицине и производстве технического текстиля.
Сырьевая база и подготовка полимера
Начальный этап любого цикла — подготовка полимерного сырья. Чаще всего используются гранулы полиэтилентерефталата (ПЭТ), полиамида или полипропилена. Сырье поступает в виде белых или прозрачных гранул размером 2–4 мм. Перед запуском гранулы подвергаются вакуумной сушке при температуре 160–180°C в течение 4–6 часов. Это обязательное условие, так как остаточная влажность выше 0,005% приводит к гидролизу полимера в расплаве, что снижает молекулярную массу и ухудшает механические свойства. Сушеный материал подается в бункер экструдера, где происходит его плавление при температуре 280–290°C.
Формование элементарных волокон
Расплавленный полимер продавливается через фильеру — специальную пластину из драгоценных металлов (платина или золото-палладиевый сплав) с множеством микроскопических отверстий. Диаметр одного отверстия составляет 0,2–0,8 мм, а их количество может достигать нескольких сотен. На этом этапе крайне важна равномерность давления и температуры по всей площади фильеры, чтобы каждая струя имела одинаковую вязкость. Струи выходят вертикально вниз и попадают в охлаждающую шахту, где обдуваются воздухом заданной температуры и влажности. Это обеспечивает одновременное затвердевание всех элементарных нитей без слипания. На выходе из шахты каждая струя превращается в твердое волокно толщиной 10–50 микрон.
На этом этапе начинается формирование жгута. Все элементарные волокна собираются вместе на приемном валу, образуя единый пучок. Именно здесь закладывается основа будущей структуры — равномерность натяжения каждой микронити критична для избежания обрывов на последующих стадиях. Производство мультифиламентной нити на этом участке требует использования специальных направляющих роликов с полиуретановым покрытием, исключающих статическое электричество и трение.
Вытяжка и термическая фиксация
Сформированный жгут направляется в систему вытяжных валов. Процесс вытяжки проходит в две или три стадии при разных температурах. Первая вытяжка (холодная) происходит при 60–80°C и увеличивает длину нити в 1,5–2 раза. Вторая стадия (горячая) выполняется при 120–140°C, где кратность вытяжки достигает 3–4. Этот этап критичен: он ориентирует молекулярные цепи вдоль оси нити, что многократно повышает прочность. Скорость вытяжных валов постепенно возрастает — от 800 м/мин на первой стадии до 3000 м/мин на финишной. После вытяжки нить проходит через зону термофиксации при 180–200°C для снятия внутренних напряжений, иначе нить будет скручиваться и давать усадку в готовом изделии.
Крутка и текстурирование
Гладкая вытянутая нить обладает низкой растяжимостью и высокой скользкостью. Для придания объемности и мягкости применяется процесс текстурирования — нить пропускается через горячий воздушный поток или запаривается, одновременно подвергаясь ложной крутке. Механизм ложной крутки создает вихревые деформации, которые фиксируются при охлаждении. В результате каждая элементарная нить приобретает волнистую или спиралевидную форму, увеличивая общий объем жгута до 200%. Параметры крутки (число кручений на метр) строго регулируются в зависимости от конечного назначения — для трикотажа требуется 800–1200 кручений, для кордной ткани — до 2500.
Контроль качества и намотка

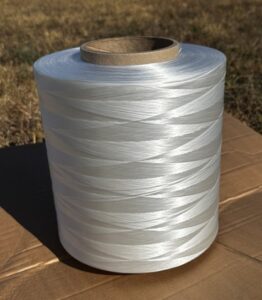

Готовый жгут проходит через систему онлайн-контроля: лазерные датчики фиксируют диаметр, оптические сенсоры выявляют утолщения или посторонние включения, а тензодатчики измеряют разрывную нагрузку. Отклонение по толщине не должно превышать ±3%, а разброс прочности — более 5%. Бракованные участки автоматически маркируются и удаляются. После контроля нить сматывается на бобины с заданной плотностью намотки (0,6–0,8 г/см³). Намотка осуществляется с постоянным усилием, чтобы исключить сплющивание внутренних слоев.
Заключительный этап — упаковка в герметичные пакеты с силикагелем для защиты от влаги. Каждая партия сопровождается паспортом с указанием линейной плотности (текс), прочности, удлинения и коэффициента усадки.
Ключевые параметры для контроля
- Температура плавления — отклонение более 2°C вызывает деградацию полимера.
- Скорость вытяжки — неравномерность по валам приводит к образованию «паразитных» утолщений.
- Влажность в шахте охлаждения — превышение 65% вызывает слипание волокон.
- Натяжение при намотке — более 0,5 г/денье деформирует элементарные нити.
Итоговое качество напрямую зависит от синхронизации всех узлов линии. Производство мультифиламентной нити не прощает компромиссов: даже незначительная вибрация фильеры или скачок давления масла в гидравлике приводят к разнотолщинности. Поэтому современные заводы используют полностью автоматизированные системы управления с обратной связью по каждому параметру. Такой подход гарантирует стабильность свойств на протяжении многокилометровых партий, что критично для крупных текстильных производств, где цена обрыва нити на ткацком станке измеряется часами простоя и тоннами бракованного полотна.
