Запыленные отходящие газы – одна из ключевых проблем металлургических, химических, энергетических и цементных производств. Твердые частицы размером от долей микрона до сотен микрон необходимо удалять перед выбросом в атмосферу или подачей газа на дальнейшие стадии технологической цепочки. Среди аппаратов мокрой очистки особое место занимают пылеуловители Вентури, которые сочетают высокую эффективность улавливания тонкодисперсной пыли с устойчивостью к высоким температурам и агрессивным средам. В этой статье разберем, как устроен такой аппарат, за счет чего он работает и где его применение дает максимальный результат.

Устройство и принцип действия скруббера Вентури

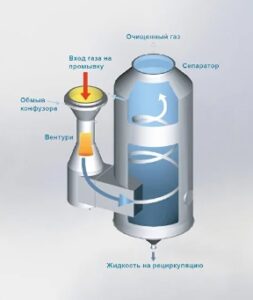

Основой конструкции является труба переменного сечения – сопло Вентури, состоящее из трех зон: сужающегося конфузора, узкой горловины и расширяющегося диффузора. Перед входом в конфузор или непосредственно в горловину устанавливаются форсунки для подачи орошающей жидкости – обычно воды, реже – щелочных или кислотных растворов. За трубой Вентури часто размещают каплеуловитель (циклон или жалюзийный сепаратор), так как после смешения газ несет капли воды с захваченной пылью.

Ключевым элементом системы выступает скруббер вентури, где происходит интенсивное взаимодействие газового потока и жидкости. За счет сужения сечения скорость газа в горловине возрастает до 50–150 м/с. При таких скоростях вода, подаваемая через форсунки, разбивается на мельчайшие капли диаметром от 10 до 50 мкм. Между каплями и частицами пыли возникает высокая относительная скорость, что приводит к инерционному захвату – твердые частицы сталкиваются с каплями и удерживаются на их поверхности. Процесс усиливается турбулентным перемешиванием в горловине и последующим резким торможением потока в диффузоре, где капли коагулируют, укрупняются и вместе с пылью выпадают в осадителе.

Рассмотрим работу скруббера Вентури по этапам:

• Разгон газа – запыленный поток поступает в конфузор, статическое давление падает, динамическое растет. В горловине достигается максимальная скорость.
• Диспергирование жидкости – вода впрыскивается через одну или несколько форсунок (иногда через пористую вставку) и мгновенно разрывается на капли под действием аэродинамических сил.
• Интенсивное смешение – капли и частицы пыли движутся с разными скоростями, происходят миллионы микростолкновений в секунду. Эффективность улавливания частиц размером 0,5–1 мкм достигает 95–99% при перепаде давления 100–300 мбар.
• Замедление и коагуляция – в диффузоре скорость падает, давление восстанавливается, капли сливаются друг с другом, образуя более крупные агрегаты (пыль + вода).
• Отделение шлама – газокапельный поток направляется в инерционный или центробежный каплеуловитель, где влажные частицы отбрасываются на стенки и удаляются в виде пульпы.

Важные детали конструкции влияют на результат. Угол сужения конфузора обычно составляет 25–30 градусов, угол расширения диффузора – 7–8 градусов, чтобы избежать отрыва потока. Длина горловины варьируется от 0,5 до 2 диаметров – более длинная горловина увеличивает время контакта, но растет гидравлическое сопротивление. Форсунки выбирают так, чтобы капли имели размер, сравнимый с размерами пыли – для частиц 1–2 мкм требуются капли 10–20 мкм. Расход воды составляет от 0,5 до 2 литров на кубический метр очищаемого газа (при нормальных условиях).

Принцип действия скруббера Вентури основан на трех физических механизмах: инерционное осаждение (основной для частиц крупнее 0,3 мкм), броуновская диффузия (значима для частиц менее 0,1 мкм) и зацепление (при вытянутой форме частиц). Благодаря сочетанию этих механизмов аппараты Вентури улавливают до 99,9% пыли в диапазоне 0,5–5 мкм, что недостижимо для сухих циклонов или рукавных фильтров без предварительной конденсации.

Промышленное применение и ключевые преимущества

Скрубберы Вентури для очистки газов востребованы там, где другие методы неэффективны или ненадежны. Главные области использования:

• Черная и цветная металлургия – очистка газов конвертеров, доменных печей, ферросплавных печей, агломерационных машин. Высокая температура (до 800°C без предварительного охлаждения) и взрывоопасная пыль (магний, алюминий) не являются препятствием.
• Химическая промышленность – улавливание аэрозолей кислот, щелочей, удобрений, катализаторной пыли. Возможность использовать орошающую жидкость как химический реагент (нейтрализация HCl, SO₂, NH₃).
• Энергетика – очистка дымовых газов от золы при сжигании угля и мазута, особенно для частиц PM2.5 и PM10.
• Цементные заводы – удаление пыли из печей обжига клинкера и сушильных барабанов, где газ имеет высокую влажность и температуру.
• Деревообработка – очистка от смолистой и липкой пыли, которая забивает сухие фильтры.

Перечислим ключевые преимущества пылеуловителей Вентури, которые делают их незаменимыми для многих производств:

• Высокая эффективность на мелкой пыли – улавливание частиц размером до 0,3–0,5 мкм с эффективностью 90–99% при правильно подобранной скорости газа и дисперсности орошения.
• Работа с горячими газами – нет ограничений по температуре, так как испарение воды охлаждает газ. Типовые аппараты выдерживают 400–600°C, специальные исполнения – до 1200°C.
• Устойчивость к забиванию – отсутствие мелких щелей и тканевых перегородок. Даже при высокой запыленности (до 100 г/м³) аппарат продолжает работать без остановки на регенерацию.
• Компактность – по сравнению с рукавными фильтрами или электрофильтрами той же производительности, скруббер Вентури занимает в 3–5 раз меньше места.
• Возможность одновременного удаления газовых примесей – при добавлении в воду щелочи или окислителя можно нейтрализовать кислые газы (SO₂, HCl, HF) и пары органики.

Однако важно учитывать и недостатки. Основной – высокое гидравлическое сопротивление (от 50 до 300 мбар), что требует мощных дымососов и увеличивает энергозатраты до 0,5–2 кВт·ч на 1000 м³ газа. Второй минус – расход воды и образование сточных вод (пульпы), которые необходимо отстаивать, фильтровать или обезвоживать. Тем не менее, для многих технологических цепочек эти затраты оправданы, так как позволяют достичь нормативов ПДВ при самых тяжелых условиях эксплуатации.

Главная мысль, которую стоит вынести из этого материала: скрубберы Вентури – это не архаичное устройство, а высокоэффективный и надёжный инструмент для задач, где сухие фильтры бессильны из-за высокой температуры, липкости или взрывоопасности пыли. Понимание устройства и принципа действия скруббера Вентури позволяет инженеру правильно рассчитать режим орошения, скорость газа в горловине и выбрать тип каплеуловителя. В результате даже на самом пыльном производстве можно добиться степени очистки 99,5% и более, что подтверждено десятилетиями эксплуатации в доменных цехах, на цементных заводах и в химических реакторах. Если перед вами стоит задача очистки горячего, влажного или мелкодисперсного газа – начинайте анализ с аппаратов Вентури, и вы не ошибетесь.
