При обустройстве временных аэродромов, вертолётных площадок и технологических проездов для тяжёлой техники главная проблема — создать покрытие, которое выдержит многотонные нагрузки, но при этом останется мобильным. Обычный бетон требует времени на схватывание, асфальт — специальной техники. Решение существует уже несколько десятилетий: железобетонные аэродромные плиты с маркировкой ПАГ-14. Их используют военные, строители магистральных трубопроводов, нефтяники и дорожники. Чтобы понять, где и зачем применяется эта продукция, необходимо разобраться в её конструкции и физике работы под нагрузкой. Например, при организации временных переправ через заболоченные участки инженерные подразделения используют плиты паг 14 для создания устойчивого основания, которое не выдавливается грунтом под давлением 80 тонн на ось. Это лишь один из многих сценариев, где данное изделие оказывается незаменимым.

Конструктивные особенности и ключевые параметры

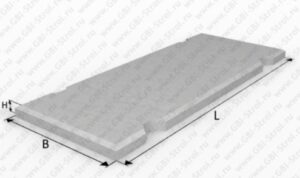

Плита ПАГ-14 — это предварительно напряжённое железобетонное изделие, спроектированное под циклические ударные нагрузки от авиационных колёс. Габариты: длина 6000 мм, ширина 1400 мм, толщина 140 мм. Масса — 4,2 тонны. Класс бетона B30 (M400) по прочности на сжатие, водонепроницаемость W6, морозостойкость F200. Армирование выполнено высокопрочной холоднотянутой проволокой периодического профиля и стержневой арматурой класса А-III. Такое сочетание обеспечивает предел прочности при изгибе до 80 кН/м.

Геометрия и система замков

По периметру плиты расположены стальные закладные детали:

• четыре монтажные петли для строповки краном;
• профилированные замки типа «ласточкин хвост» на торцах и продольных сторонах;
• отверстия для фиксации штырями при необходимости жёсткой сцепки.

Замки работают на сдвиг и растяжение, распределяя нагрузку между соседними элементами. При плотной укладке щель между плитами не превышает 5 мм, что исключает вертикальные перепады даже под колёсами тяжёлых самолётов.

Технология предварительного напряжения

В процессе изготовления арматурные канаты натягиваются до 70-80% от предела текучести, затем бетонируется форма. После набора прочности напряжение передаётся на бетон, создавая внутреннее обжатие. Благодаря этому плита не раскрывает трещины в нижней зоне при изгибе — критическое качество для взлётно-посадочных полос. Ресурс переукладок — не менее 20 циклов без потери несущей способности.

Сравнение с соседними типоразмерами

В линейке аэродромных плит есть ПАГ-12 (120 мм толщины) и ПАГ-18 (180 мм). ПАГ-14 занимает золотую середину: она воспринимает взлётную массу самолёта до 400 тонн (Ил-76, Ан-124, C-17), но при этом легче и технологичнее в монтаже, чем ПАГ-18. Плиты ПАГ-12 рассчитаны на технику до 200 тонн и чаще применяются на вертолётных площадках.

Основные сферы применения и логика выбора

Ниже перечислены все типовые ситуации, где использование ПАГ-14 технически и экономически обосновано. В каждом случае мы укажем решающие факторы — от нагрузок до условий грунта.

1. Временные и полевые аэродромы

Базовое назначение. Плиты укладываются на спланированное песчано-гравийное основание с модулем деформации не менее 60 МПа. Монтаж ведётся автокраном грузоподъёмностью от 6 тонн. После укладки стыки герметизируют битумной мастикой или холодной полимерной лентой. ВПП из ПАГ-14 выдерживает до 2000 взлётов-посадок тяжёлых транспортников при условии регулярного контроля замковых соединений. Для усиления участков торможения и рулёжных дорожек применяют двухслойную укладку с перевязкой швов.

2. Вертолётные площадки для тяжёлых машин

Вертолёты Ми-26, Ми-8МТ, Ка-32 создают динамические нагрузки от воздушной подушки и точечные давления от колёс шасси. Требование к покрытию — отсутствие пылеобразования и перепадов более 3 мм на 2 метра. Плиты ПАГ-14 укладывают на геотекстиль и выравнивающий слой песка. Площадка собирается за смену силами 4 человек и крана. Такие решения востребованы в труднодоступных районах (геологоразведка, нефтегазовые месторождения, МЧС).

3. Дороги для карьерной и строительной техники

Самосвалы грузоподъёмностью 40-60 тонн на слабых грунтах (торф, влажная глина, насыпной песок) быстро продавливают колею. Плита ПАГ-14 работает как распределительная плита: давление от колеса (до 6 кг/см²) перераспределяется на основание через площадь 6х1,4 м, снижая нагрузку до 0,5 кг/см². Это предотвращает просадку. Алгоритм устройства временной дороги:

• снятие растительного слоя (20-30 см);
• отсыпка дренирующей подушки из песка или щебня фракции 20-40 мм слоем 15 см;
• укладка плит краном с выверкой по нивелиру;
• зачеканка швов песком или цементно-песчаной смесью.

Такая дорога выдерживает 5000 проходов 40-тонников без капитального ремонта.

4. Переправы через водные преграды и заболоченные участки

При паводках, обрушении мостов или в условиях бездорожья из плит ПАГ-14 собирают сборно-разборные перекрытия на временных опорах (металлические балки, бетонные блоки, грунтовые насыпи). Важный нюанс: плиты не боятся воды, но требуют анкеровки на уклонах. Для этого в закладные петли пропускают тросы или арматурные штыри, забитые в грунт. Максимальный пролёт между опорами без потери несущей способности — 3 метра (при двухслойной укладке — до 4,5 м).

5. Складские и технологические площадки

Временные базы для хранения контейнеров, труб большого диаметра, бурового оборудования. Преимущество — возможность быстрого демонтажа и переноса на новый объект. Плиты укладывают непосредственно на уплотнённый грунт, но при планируемых нагрузках более 10 т/м² требуется подушка из щебня толщиной 20 см. Стыки не герметизируют, что обеспечивает дренаж. Срок службы площадки при аккуратной эксплуатации — до 5 лет, после чего плиты извлекаются и используются повторно.

6. Укрепление откосов и берегозащита

На крутых откосах насыпей и в зонах размыва рек плиты ПАГ-14 укладываются с наклоном и соединяются между собой тросовыми петлями или сваркой закладных. Это предотвращает сползание грунта и размыв волнами. Применяется при строительстве подходов к мостам, на обводнённых полигонах ТБО, при укреплении дамб.

Логистика, хранение и регламент монтажа

Плиты складируют в штабеля высотой до 2,5 м (не более 4 рядов). Между рядами прокладывают деревянные брусья сечением 80х80 мм строго над монтажными петлями. Транспортировка — автопоездами с тралами (до 4 плит на рейс) или ж/д платформами (до 12 плит). При разгрузке запрещён сброс с высоты более 0,5 м. Монтаж ведут при температуре от -30°С до +40°С, исключая обледенелые замки. Перед укладкой проверяют чистоту пазов и наличие антикоррозионной смазки на закладных деталях.

Главная мысль, которую важно вынести из этого обзора: плита ПАГ-14 — это не просто бетонный прямоугольник, а готовое инженерное решение для мобильной инфраструктуры. Её истинная ценность проявляется в условиях жёсткого лимита времени: капитальное бетонирование ВПП занимает 3-6 месяцев, а сборка полевого аэродрома из ПАГ-14 — 2-3 дня. При этом ресурс такого покрытия при правильной эксплуатации достигает 10-15 лет с периодической переукладкой. Выбор именно этой марки диктуется тремя факторами: она держит самолёты до 400 тонн, монтируется стандартными кранами и выдерживает до 20 циклов демонтажа. Для дорог, переправ и площадок под тяжёлую технику ПАГ-14 является эталоном надёжности, поскольку её геометрия и армирование рассчитаны на реальные нагрузки, а не на лабораторные тесты. Теперь, зная точные сферы применения, вы сможете обоснованно включать эти плиты в проект временного сооружения — будь то вертодром в тайге, объездная дорога для самосвалов или укрепление откоса насыпи. Располагая такими данными, вы избегаете двух типичных ошибок: недооценки нагрузок (когда берут ПАГ-12 и получают трещины) и перерасхода материала (когда ставят ПАГ-18 там, где хватило бы четырнадцатой модели).
