Вы работаете с объектами, где требуется гарантированная подача электроэнергии в условиях механических нагрузок, вибрации, подвижек грунта или агрессивных сред. Обычные кабели в такой обстановке выходят из строя быстро: повреждается изоляция, возникают замыкания, падает напряжение. Здесь нужен продукт, сочетающий силовые характеристики с физической защитой. Именно для этих задач разработан кабель силовой вбшвнг – конструкция, где каждая деталь подчинена одной цели: надежность при любых воздействиях. Рассмотрим его устройство, логику выбора и правила обращения, чтобы вы могли эксплуатировать сеть десятилетиями без аварийных остановок.

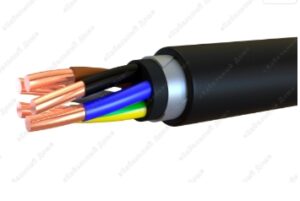

Конструктивные особенности и материалы: от жилы до внешнего шланга

Любой силовой кабель начинается с токопроводящих жил. В маркировке ВБШвнг жилы всегда медные. Медь обладает оптимальным соотношением электропроводности и пластичности. Сечение жил – от 1,5 до 240 мм² и выше, в зависимости от класса напряжения (обычно 0,66 или 1 кВ). Форма жил может быть круглой или секторной. Секторная форма уменьшает общий диаметр кабеля, что удобно при прокладке в стесненных условиях, но требует более аккуратного оконцевания.

Каждая жила имеет изоляцию из поливинилхлоридного пластиката пониженной горючести. Индекс «нг» означает, что материал не распространяет горение при одиночной прокладке. Но это только часть требований пожарной безопасности. Толщина изоляции строго регламентирована ГОСТ 16442-80 и зависит от номинального сечения. Например, для жилы 10 мм² при напряжении 1 кВ толщина изоляции составляет 1,2 мм. Такой слой выдерживает испытательное напряжение 3,5 кВ переменного тока в течение 10 минут.

Поверх изолированных жил накладывается внутренняя оболочка – также из ПВХ пластиката. Она скрепляет сердечник и создает ровную основу для брони. Между оболочкой и броней может быть обмотка из двух слоев полиэтилентерефталатной пленки или пропитанной кабельной пряжи. Эта прослойка предотвращает коррозию стальных лент от возможных остатков пластификаторов.

Теперь переходим к главному отличию – броне. В обозначении буква «Б» означает броню из двух стальных оцинкованных лент, наложенных внахлест. Толщина каждой ленты – не менее 0,2 мм для кабелей до 35 мм² и 0,3 мм для больших сечений. Ленты накладываются по спирали с перекрытием не менее 50% ширины. Такая конструкция выдерживает раздавливающие усилия до 5 кН/м и удары с энергией до 5 Дж. Броня защищает от грызунов (крысы и мыши не могут прогрызть сталь) и от случайного попадания лопатой или строительным инструментом.

Поверх брони экструдируется наружный шланг – буквы «Шв» в названии. Это толстостенный рукав из ПВХ пластиката пониженной горючести, часто с маркировкой «нг». Цвет обычно черный, реже серый. Шланг выполняет две функции: герметизирует броню от влаги и обеспечивает дополнительную электроизоляцию. Толщина шланга – от 1,5 до 2,5 мм в зависимости от наружного диаметра. Важный момент: в отличие от кабелей типа ВБбШв, где под броней есть подушка из битума, здесь используется сухая конструкция. Это облегчает разделку концов, но требует более тщательной герметизации вводов.

Для чего нужен каждый элемент? Соберем логическую цепочку:

• Медные жилы обеспечивают минимальные потери при передаче тока.
• ПВХ-изоляция сохраняет диэлектрические свойства при нагреве до 70°C (в аварийном режиме – до 80°C).
• Внутренняя оболочка выравнивает давление и не дает броне повредить изоляцию жил.
• Стальные ленты берут на себя механические нагрузки от сжатия и ударов.
• Наружный шланг защищает броню от коррозии в сырых грунтах и на воздухе.

Благодаря такой архитектуре кабель может прокладываться непосредственно в земле (без дополнительных труб или каналов), в агрессивных средах, внутри помещений с высокой проходимостью и на эстакадах.

Монтаж и эксплуатация: ключевые нюансы

Правильный монтаж начинается с приемки. На барабане обязательно проверяют целостность наружного шланга – даже небольшая царапина впоследствии приведет к коррозии брони. Сопротивление изоляции мегаомметром на 2500 В должно быть не менее 0,5 МОм для новых кабелей. После размотки не допускается перекручивание и резкие изгибы. Минимальный радиус изгиба при монтаже – 7,5 наружных диаметров кабеля. Для сечения 3х50 мм² наружный диаметр составляет около 30 мм, значит радиус изгиба – не менее 225 мм.

Разделка концов требует особого внимания. Порядок действий:

• Снять наружный шланг на длине, определяемой типом наконечника или муфты. Использовать специальный нож с регулируемой глубиной реза, чтобы не повредить броню.
• Надрезать броневые ленты в двух местах и снять их. Края лент зачистить от заусенцев, иначе они проткнут внутреннюю оболочку.
• Удалить внутреннюю оболочку и подушку (если есть). Обрезать изоляцию жил на 5-7 мм от края.
• Обязательно заземлить броню с помощью гибкой медной перемычки сечением не менее 4 мм². Заземление брони – требование ПУЭ (п. 1.7.76). Без него при повреждении изоляции жилы на броне появится опасный потенциал.

При прокладке в земле траншею готовят с подушкой из песка толщиной 100 мм. Кабель укладывают волной (с небольшим запасом по длине) для компенсации температурных расширений. Сверху засыпают слоем песка 100 мм, затем сигнальной лентой и грунтом. Если грунт содержит строительный мусор или камни, толщину песчаной подушки увеличивают до 150 мм. В местах ввода в здание броню обязательно заземляют повторно.

В помещениях кабель крепят к стенам или лоткам с шагом не более 400 мм для горизонтальных участков и 300 мм для вертикальных. Используют скобы с мягкими прокладками, чтобы не повредить наружный шланг. Не допускается сварка или резка рядом с кабелем без защиты – искры проплавят ПВХ и повредят изоляцию.

Основная мысль, которую важно усвоить: кабель силовой вбшвнг – это не просто провод с дополнительной оболочкой, а инженерная система с согласованными параметрами всех слоев. Экономия на его монтаже (например, отказ от песчаной подушки или игнорирование заземления брони) сводит на нет все преимущества конструкции. В то же время при соблюдении технологии этот кабель работает в грунтах с высокой коррозионной активностью, на участках с риском обвалов, в цехах с движущимися тележками и даже в условиях вибрации от работающих компрессоров. Сравните его с небронированным ВВГнг: последний требует защиты в трубах или коробах, иначе любое механическое воздействие приведет к пробою. А при прокладке в земле без трубы он выйдет из строя уже через год из-за камней и подвижек грунта. ВБШвнг же допускает прямую закладку в траншею, что сокращает затраты на кабельные сооружения до 40%. Выбирая этот кабель, вы инвестируете в устойчивость энергоснабжения на срок до 30 лет без капитального ремонта трассы.
