При эксплуатации редукторов, ступиц колёс, шпинделей станков и прочих узлов, где действуют одновременно радиальные и осевые силы, конические роликоподшипники остаются оптимальным решением. В отличие от шариковых или цилиндрических аналогов, они способны выдерживать значительные толчковые нагрузки и обеспечивать высокую жёсткость узла. В этой статье мы разберём устройство, принцип работы и, главное, правильный процесс монтажа и регулировки конических подшипников. Вы получите исчерпывающие сведения, которые позволят избежать типичных ошибок.
Устройство и кинематика работы

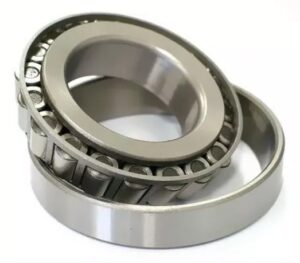

Конический роликоподшипник состоит из наружного кольца с конической дорожкой, внутреннего кольца с конической дорожкой, сепаратора и конических роликов. Вершины конусов всех рабочих поверхностей пересекаются в одной точке на оси подшипника. Это условие обеспечивает чистое качение без скольжения роликов по дорожкам. Угол конусности α (чаще всего от 10 до 30 градусов) определяет соотношение осевой и радиальной грузоподъёмности.
В спецификации некоторых электромеханических приводов вы найдёте позицию «кабель силовой конический подшипник», которая требует особого внимания при монтаже. Такое изделие совмещает функцию токопередачи и восприятия нагрузок, но в классическом понимании конический подшипник — это чисто механический узел. Однако в ряде агрегатов (например, в поворотных механизмах экскаваторов) такие комбинированные узлы действительно применяют для упрощения компоновки.
Ключевая особенность конических роликоподшипников — неразъёмность конструкции. Внутреннее кольцо с роликами и сепаратором образует комплект, который устанавливается на вал. Наружное кольцо монтируется в корпус. При работе под нагрузкой ролики контактируют с дорожками по линии, что даёт высокую нагрузочную способность. Однако из-за этого контактные напряжения велики, и подшипник требует точной регулировки.
Распределение нагрузок
В нагруженной зоне подшипника участвуют от 5 до 10 роликов одновременно. Осевая сила вызывает смещение внутреннего кольца относительно наружного, что изменяет угол контакта. При правильном монтаже контактное пятно находится в средней части дорожек. Смещение пятна к краю ведёт к разрушению бортов колец.
Стандартные серии и маркировка
В России распространены подшипники серий 7200, 7300, 3200, 3300, 97000. Первые две цифры обозначают серию диаметров, последние — посадочный диаметр, умноженный на 5. Например, подшипник 7312 имеет внутренний диаметр 60 мм. Дополнительные буквы указывают на класс точности (обычный, 6, 5, 4, 2) и наличие защитных шайб.
Правила монтажа и регулировки осевого зазора
Конические подшипники почти всегда работают в паре. Существуют две схемы установки:
- «враспор» (X-образная) — осевые нагрузки замыкаются через корпус и вал; подходит для коротких валов.
- «врастяжку» (O-образная) — увеличивает жёсткость узла и позволяет работать при более высоких температурах.
Процесс монтажа начинается с проверки посадочных поверхностей. Отклонения от круглости и конусности не должны превышать половины допуска на посадочный диаметр. Перед установкой наружные кольца прогревают в масляной ванне до 80-100 °C, а внутренние кольца охлаждают или запрессовывают с помощью оправки, прилагая усилие только к монтируемому кольцу.
Регулировка осевого зазора (преднатяга)
Это самый ответственный этап. Для конических подшипников различают три состояния:
- положительный зазор (люфт) — допустим только в узлах с низкими частотами вращения;
- нулевой зазор — нестабилен из-за теплового расширения;
- отрицательный зазор (преднатяг) — повышает жёсткость, но увеличивает нагрев.
Величина преднатяга задаётся в микрометрах и зависит от посадочного диаметра, серии подшипника и частоты вращения. Типовые значения для подшипников диаметром 50-100 мм — 20-60 мкм. Контроль осуществляют динамометрическим ключом при затяжке гайки вала или подбором набора прокладок между крышками корпуса.
Пошаговая методика регулировки
- Установите пару подшипников на вал и в корпус без уплотнений.
- Затяните гайку с небольшим усилием, проворачивая вал для самоустановки роликов.
- Измерьте осевой люфт индикатором, приложив усилие 50-100 Н.
- Рассчитайте требуемую толщину прокладок или угол доворота гайки (например, для резьбы с шагом 1.5 мм поворот на 15° даст смещение ~60 мкм).
- Окончательно затяните гайку расчётным моментом, проверьте момент сопротивления вращению.
Мелкая, но важная деталь: смазка. Для конических подшипников применяют пластичные смазки класса NLGI 2 с противоизносными присадками (например, литиевые или комплексные литиевые). Количество смазки — 30-40% свободного объёма. Переполнение ведёт к перегреву, а недостаток — к сухому трению и задирам.
Выход из строя конических подшипников чаще всего происходит из-за неправильно выставленного преднатяга. При избыточном преднатяге возникает синеватый оттенок на дорожках, а при недостаточном — бочкообразный износ роликов и чешуйчатые отслоения. Второй по частоте дефект — загрязнение смазки абразивом, что вызывает риски и язвины на поверхностях.
Главная мысль, которую необходимо вынести из этого материала: конический подшипник — не элемент, который можно смонтировать «на глаз». Каждый этап — от подбора пары по высоте до финальной затяжки гайки — требует измерительного контроля и соблюдения допусков в несколько десятков микрон. Именно точность регулировки осевого зазора превращает конический роликоподшипник в надёжную опору с расчётным ресурсом в десятки тысяч часов. Пренебрежение этой истиной ведёт к многократному снижению долговечности, перегреву и заклиниванию узла в самый неподходящий момент.
Закрепите описанные правила на практике: всегда используйте динамометрический ключ, индикатор часового типа и чистую смазку. Помните, что даже дорогой подшипник с идеальной геометрией будет разрушен за несколько часов работы, если нарушена регулировка преднатяга или не выдержана соосность посадочных мест.
